TL;DR: Comparatorul cu pârghie este un instrument de măsură de înaltă precizie, esențial pentru verificarea abaterilor geometrice în spații greu accesibile. Datorită sondei sale mobile, comparatorul cu pârghie excelează la măsurarea concentricității, planeității sau paralelismului, unde un comparator clasic nu poate ajunge. Acest instrument este ideal pentru atelierele de prelucrări mecanice, oferind o sensibilitate superioară pentru detectarea celor mai mici variații.

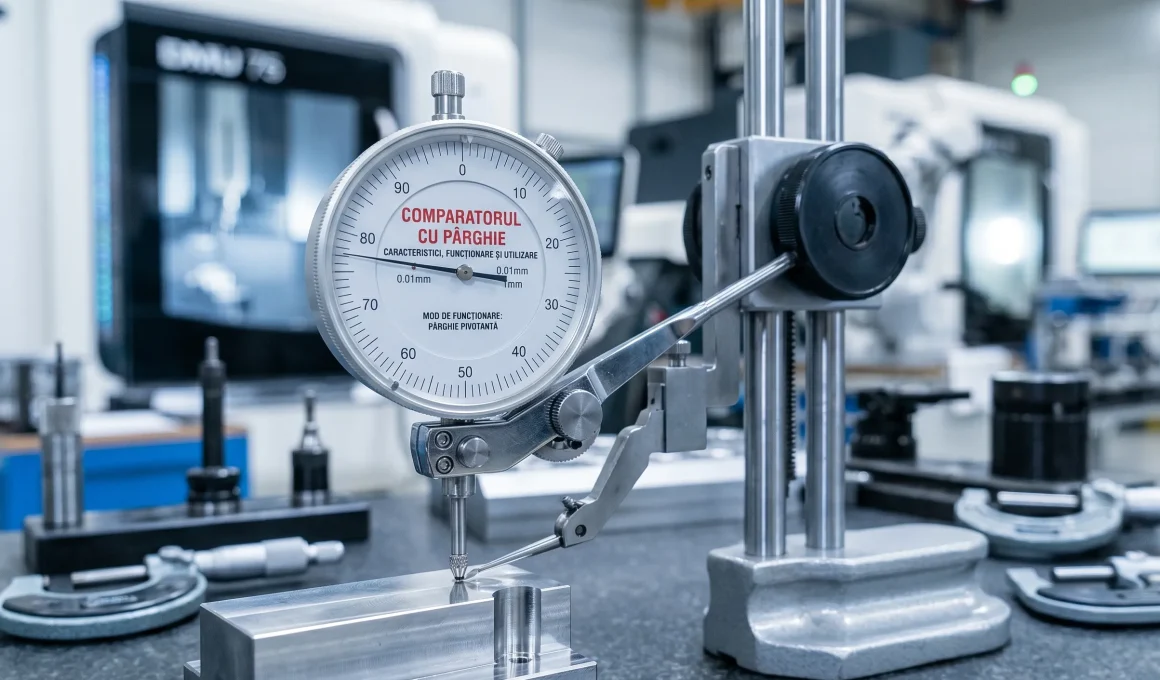

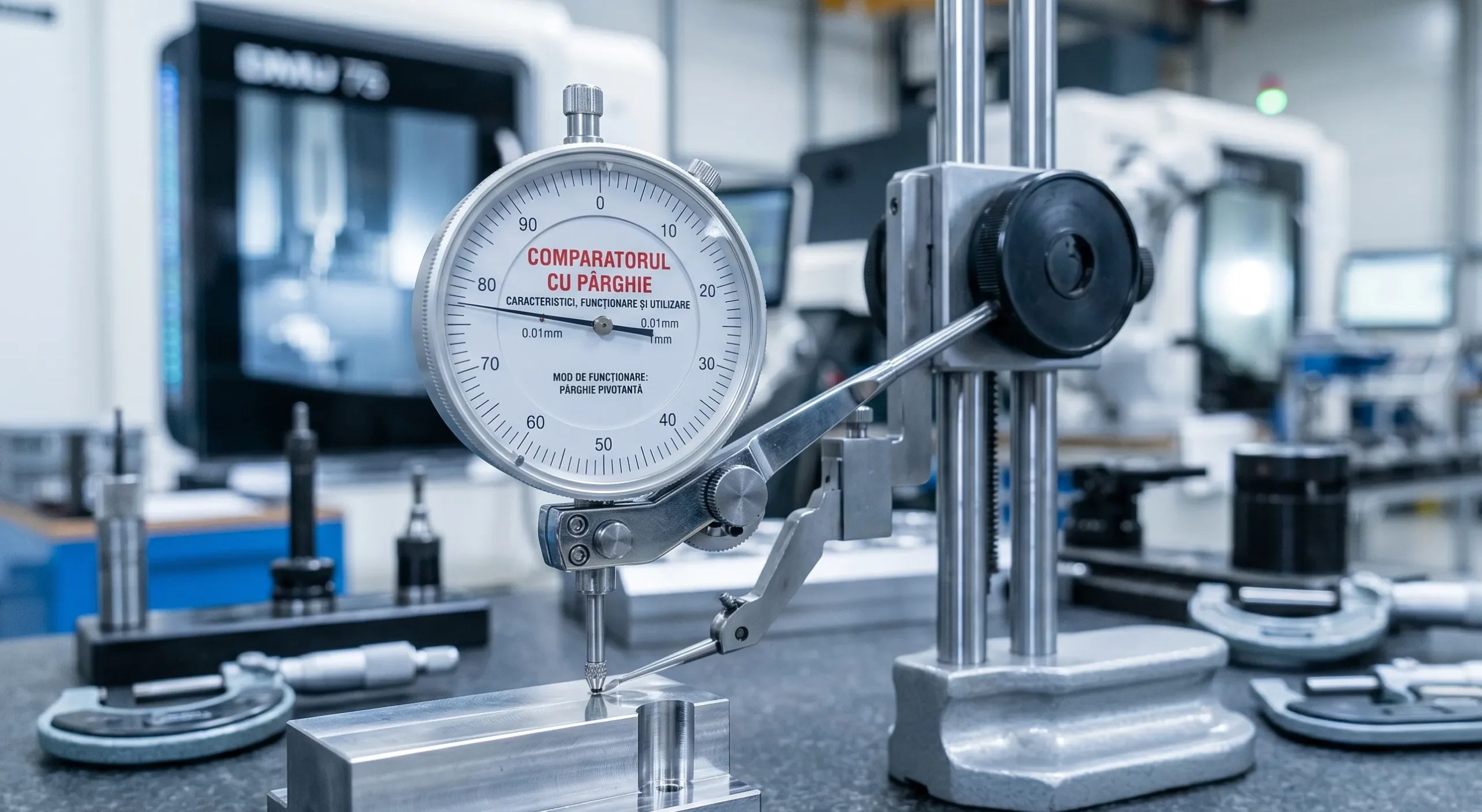

Ce este, de fapt, un comparator cu pârghie?
Gândește-te la un comparator cu pârghie ca la un deget mecanic extrem de sensibil. Acest instrument, cunoscut în cercurile de specialitate și sub denumirea de „pépitas”, nu măsoară dimensiuni absolute (cum ar fi lungimea exactă a unei piese), ci detectează variații minuscule pe o suprafață. Comparatorul cu pârghie este un membru specializat al familiei de comparatoare mecanice, proiectat pentru situații specifice.
Diferența majoră față de un ceas comparator clasic (cel cu un ax care intră și iese) este palpatorul său. Palpatorul unui comparator cu pârghie este o tijă scurtă care se mișcă într-un arc de cerc, similar cu un ac de patefon. Această construcție unică permite instrumentului să acceseze suprafețe laterale, interioare sau zone unde spațiul de manevră este foarte limitat.
Care este principiul de funcționare al unui comparator cu pârghie?
Principiul de funcționare al unui comparator cu pârghie este o minune a mecanicii fine. O mișcare infimă a palpatorului la un capăt al pârghiei este amplificată printr-un sistem intern complex de angrenaje și transmisă acului indicator de pe cadran. Orice abatere de la suprafața de referință face ca acul să se miște, indicând clar magnitudinea acelei deviații.
Cum funcționează și de ce este atât de precis?
Precizia remarcabilă a comparatorului cu pârghie vine din designul său ingenios. Mișcarea mică și angulară a palpatorului este tradusă într-o mișcare circulară, mult mai mare, a acului indicator. Astfel, o variație de doar câțiva microni (o miime de milimetru) devine vizibilă pe cadranul gradat.
Acest instrument funcționează pe principiul măsurării comparative. Mai întâi, aduci palpatorul în contact cu o suprafață de referință (un „etalon”) și setezi cadranul la zero. Apoi, plimbi palpatorul pe suprafața piesei pe care vrei să o verifici. Orice mișcare a acului față de zero îți arată diferența (abaterea) dintre piesa ta și etalonul perfect.
Comparator cu pârghie vs. ceas comparator clasic
Deși ambele instrumente măsoară abateri, utilizările lor sunt diferite. Un ceas comparator clasic, cu tija sa axială, este excelent pentru a măsura deplasări liniare, cum ar fi adâncimea unei găuri sau bătaia axială a unui arbore. Comparatorul cu pârghie, în schimb, este specialistul măsurătorilor laterale și al verificărilor geometrice complexe.
| Caracteristică | Comparator cu pârghie | Ceas comparator clasic (cu tijă) |
|---|---|---|
| Tip mișcare palpator | Angulară (arc de cerc) | Liniară (axială) |
| Domeniu de măsurare | Mic (tipic sub 1 mm) | Mare (poate depăși 25 mm) |
| Sensibilitate | Foarte ridicată (0.01 mm, 0.002 mm, 0.001 mm) | Standard (tipic 0.01 mm) |
| Utilizare principală | Verificări geometrice (planeitate, concentricitate, paralelism) | Măsurări de deplasare liniară și comparații dimensionale |
| Accesibilitate | Excelentă în spații înguste și pe suprafețe laterale | Limitată la acces perpendicular pe suprafață |
Aplicații practice: unde strălucește comparatorul cu pârghie?
Farmecul acestui instrument constă în versatilitatea sa în atelier. Nu este un instrument pe care îl folosești pentru a măsura lungimea unui șurub, ci pentru a te asigura că o piesă este perfect aliniată, centrată sau plană. Iată câteva exemple concrete unde un comparator cu pârghie este de neînlocuit.
Centrarea pieselor pe strung sau mașini-unelte
Imaginează-ți că trebuie să prelucrezi o piesă cilindrică pe un strung. Pentru o prelucrare corectă, axa piesei trebuie să coincidă perfect cu axa de rotație a strungului. Orice descentrare, oricât de mică, va duce la o piesă ovală sau cu vibrații în timpul prelucrării. Aici intervine comparatorul cu pârghie.
- Pasul 1: Fixarea instrumentului. Montezi comparatorul cu pârghie pe un suport magnetic, pe care îl atașezi de batiul strungului.
- Pasul 2: Atingerea piesei. Reglezi poziția astfel încât palpatorul să atingă ușor suprafața exterioară a piesei fixate în universal.
- Pasul 3: Setarea la zero. Rotești manual piesa până când acul indicator ajunge la o extremă (punctul maxim) și apoi ajustezi cadranul pentru a indica „zero”.
- Pasul 4: Verificarea. Continui să rotești piesa lent. Dacă acul se mișcă față de zero, înseamnă că piesa este descentrată. Ajustezi prinderea piesei în universal până când, la o rotație completă, acul rămâne nemișcat la zero.
Verificarea planeității și paralelismului
Vrei să te asiguri că suprafața unei mese de frezat este perfect plană? Sau că două fețe ale unei piese sunt perfect paralele? Comparatorul cu pârghie este instrumentul perfect pentru această sarcină. Fixezi instrumentul pe un suport și plimbi palpatorul pe toată suprafața de verificat. Orice denivelare sau înclinație va fi imediat semnalată de mișcarea acului indicator.
Alinierea componentelor mecanice
În asamblarea utilajelor complexe, alinierea precisă a componentelor este critică pentru funcționarea corectă și durabilitate. De exemplu, la alinierea unei menghine pe masa unei mașini de frezat, comparatorul cu pârghie este folosit pentru a garanta că fălcile menghinei sunt perfect paralele cu axele de deplasare ale mașinii. Acest proces asigură prelucrări precise și piese conforme cu specificațiile.
Întrebări frecvente despre comparatoarele cu pârghie
Ce este eroarea de cosinus la un comparator cu pârghie?
Eroarea de cosinus apare când palpatorul nu este paralel cu suprafața de măsurat. Pentru precizie maximă, îți recomand să poziționezi palpatorul la un unghi cât mai mic posibil față de direcția de măsurare, ideal sub 15 grade, pentru a minimiza această eroare geometrică.
Cum aleg rezoluția potrivită pentru un comparator cu pârghie?
Alegerea rezoluției depinde strict de toleranțele cu care lucrezi. Pentru lucrări generale de atelier, o rezoluție de 0.01 mm este suficientă. Pentru aplicații de înaltă precizie, cum ar fi în metrologie sau fabricarea de matrițe, vei avea nevoie de un comparator cu rezoluție de 0.002 mm sau chiar 0.001 mm (1 micron).
Pot folosi un comparator cu pârghie pentru măsurători absolute?
Nu, comparatorul cu pârghie nu este proiectat pentru măsurători absolute. Acest instrument măsoară doar diferența relativă față de un punct de referință setat la zero. Pentru a măsura o lungime sau un diametru exact, trebuie să folosești un șubler, un micrometru sau alte instrumente de măsurare directă.
